Čtyřhranné komponenty.
Čtyřhranné vzduchotechnické potrubí slouží stejně jako kruhové potrubí k dopravě vzduchu. Výhodou čtyřhranného potrubí je, že se lépe přizpůsobuje rozměrům stavby a snáze se vyrábějí tvarové kusy. Čtyřhranné potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět
Výfukový oblouk s mřížkou čtyřhranný
Popis
Výfukový oblouk s mřížkou čtyřhranný se používá jako koncový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedení, nadstandardně je možné výfukový oblouk vyrobit podle konkrétního požadavku.

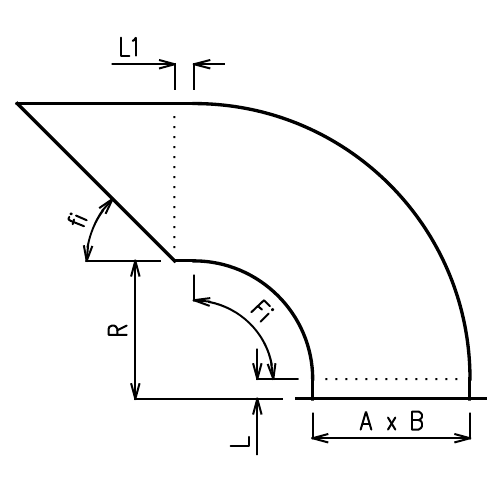

Standardní provedení
- Rozměry A x B: A, B ≤ 1600mm*
- Úhel Fi: Fi = 90°
- Úhel fi: fi = 45°
- Rádius R: R = 150mm; A ≥ 900mm R = 300mm
- Prodloužení L a L1: L, L1 = (P20, P30 = 30mm)
- Příruba: P20, A, B ≥ 1001mm P30
- Volná příruba VP: bez volné příruby
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
- Síto: síto proti hmyzu
- Náběhové plechy: bez náběhový plechů
- Výztuhy: A > 1300mm
* Povinně zadávané parametry
