Čtyřhranné komponenty.
Čtyřhranné vzduchotechnické potrubí slouží stejně jako kruhové potrubí k dopravě vzduchu. Výhodou čtyřhranného potrubí je, že se lépe přizpůsobuje rozměrům stavby a snáze se vyrábějí tvarové kusy. Čtyřhranné potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět

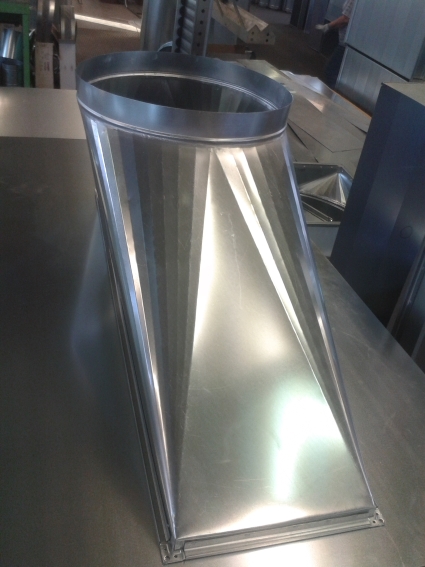

Přechod asymetrický čtyřhranný na kruhové potrubí
Popis
Přechod asymetrický čtyřhranný na kruhové potrubí se používá jako tvarový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedení, nadstandardně je možné přechod asymetrický čtyřhranný na kruhové potrubí vyrobit podle konkrétního požadavku.
Standardní provedení

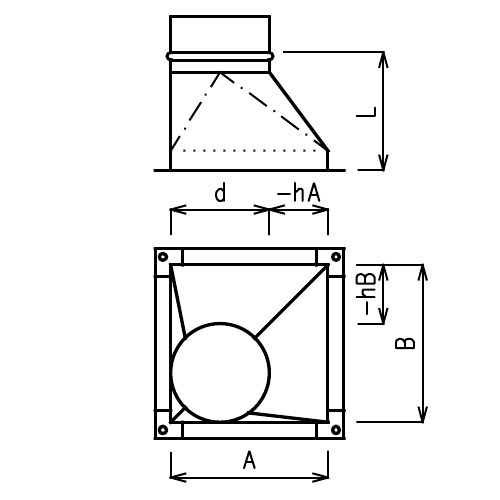

- Rozměry A x B: A, B ≤ 1600mm*
- Průměr d: d ≤ 1250mm*
- Délka L: L ≤ 1500mm*
- Odskok vodorovný hA: hA +/- ≤ ½ A*
- Odskok svislý hB: hB +/- ≤ ½ B*
- Příruba: P20, A, B ≥ 1001mm P30
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
* Povinně zadávané parametry
