Čtyřhranné komponenty.
Čtyřhranné vzduchotechnické potrubí slouží stejně jako kruhové potrubí k dopravě vzduchu. Výhodou čtyřhranného potrubí je, že se lépe přizpůsobuje rozměrům stavby a snáze se vyrábějí tvarové kusy. Čtyřhranné potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět

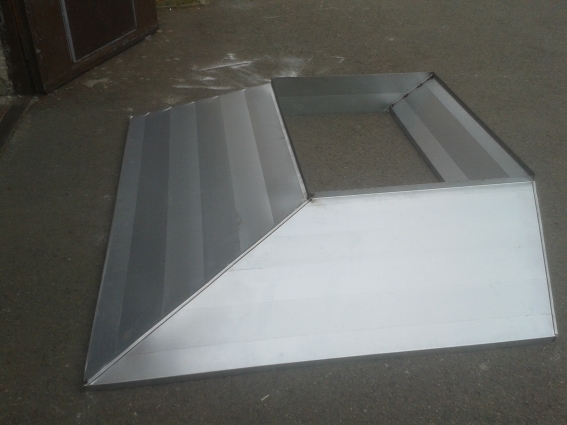

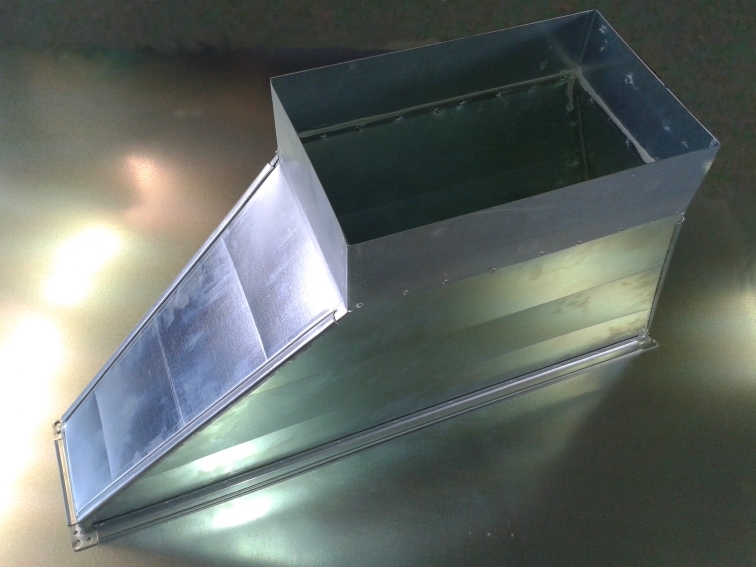

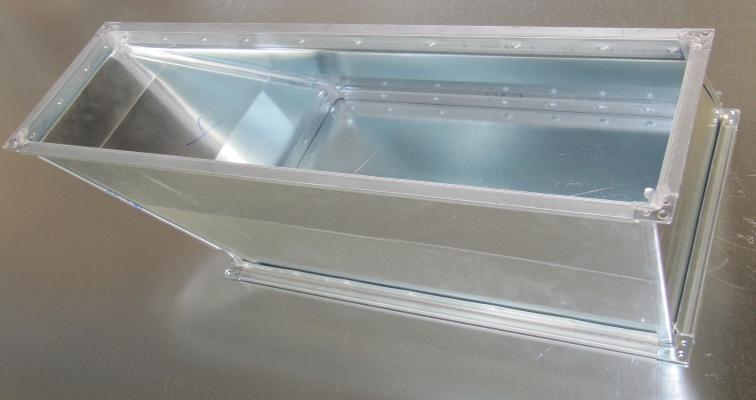

Přechod asymetrický čtyřhranný
Popis
Přechod asymetrický čtyřhranný se používá jako tvarový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedením, nadstandardně je možné přechod asymetrický čtyřhranný vyrobit podle konkrétního požadavku.
Standardní provedení

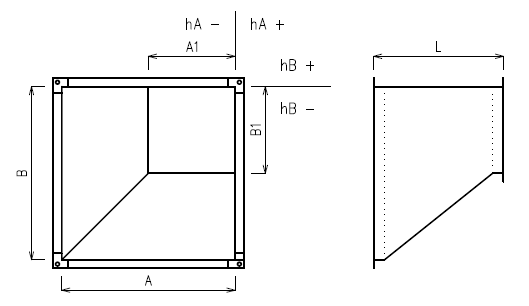

- Rozměry A x B a A1 x B1: A, B, A1, B1 ≤ 1600mm*
- Délka L: L ≤ 1500mm*
- Odskok vodorovný hA: hA +/- ≤ ½ A*
- Odskok svislý hB: hB +/- ≤ ½ B*
- Příruby: P20, A, B ≥ 1001mm P30
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
- Otvor: bez otvoru
- Výztuhy: A, B > 1300mm
* Povinně zadávané parametry
