Čtyřhranné komponenty.
Čtyřhranné vzduchotechnické potrubí slouží stejně jako kruhové potrubí k dopravě vzduchu. Výhodou čtyřhranného potrubí je, že se lépe přizpůsobuje rozměrům stavby a snáze se vyrábějí tvarové kusy. Čtyřhranné potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět

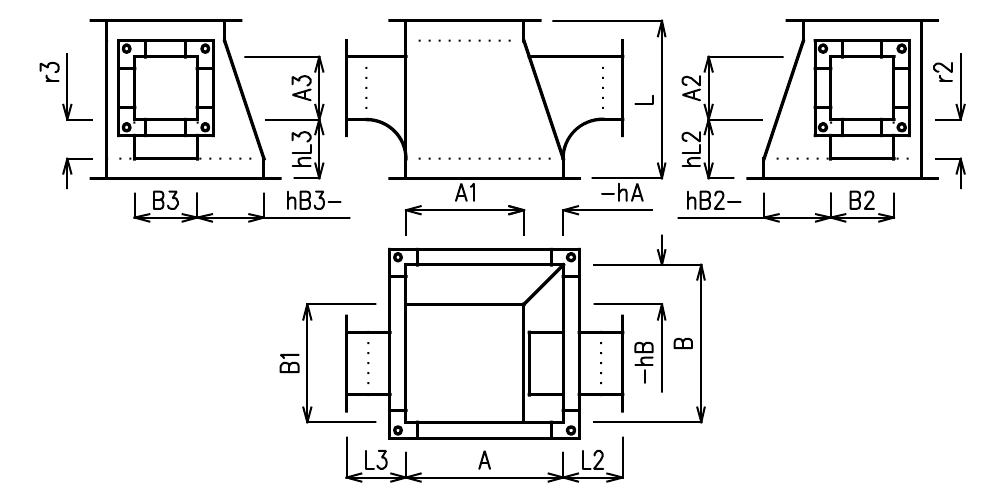

Přechod asymetrický čtyřhranný se dvěma nástavci
Popis
Přechod asymetrický čtyřhranný s dvěma nástavci se používá jako tvarový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedení, nadstandardně je možné přechod asymetrický čtyřhranný s dvěma nástavci vyrobit podle konkrétního požadavku.
Standardní provedení
- Rozměry A x B a A1 x B1: A, B, A1, B1 ≤ 1600mm*
- Délka L: L ≤ 1500mm*
- Odskok vodorovný hA: hA +/- ≤ ½ A*
- Odskok svislý hB: hB +/- ≤ ½ B*
- Rozměry A2 x B2: A2, B2 ≤ A1, B1 - 50mm*
- Rozměry A3 x B3: A3, B3 ≤ A1, B1 - 50mm*
- Rádius r2 a r3: r2, r3 = 120mm; A ≥ 900mm r2, r3 = 270mm
- Délka L2 a L3: L2, L3 = r + (P20, P30 = 30mm)
- Příruby: P20, A, B ≥ 1001mm P30
- Volná příruba VP2, VP3: bez volné příruby
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
- Otvor: bez otvoru
- Výztuhy: A > 1300mm, B > 2000mm
* Povinně zadávané parametry
