Kruhové komponenty.
Kruhové vzduchotechnické potrubí slouží stejně jako čtyřhranné potrubí k dopravě vzduchu. Výhodou kruhového potrubí je, že se lépe udržuje v čistotě a snáze se vyrábějí kusy jednoduchých tvarů. Kruhové potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět

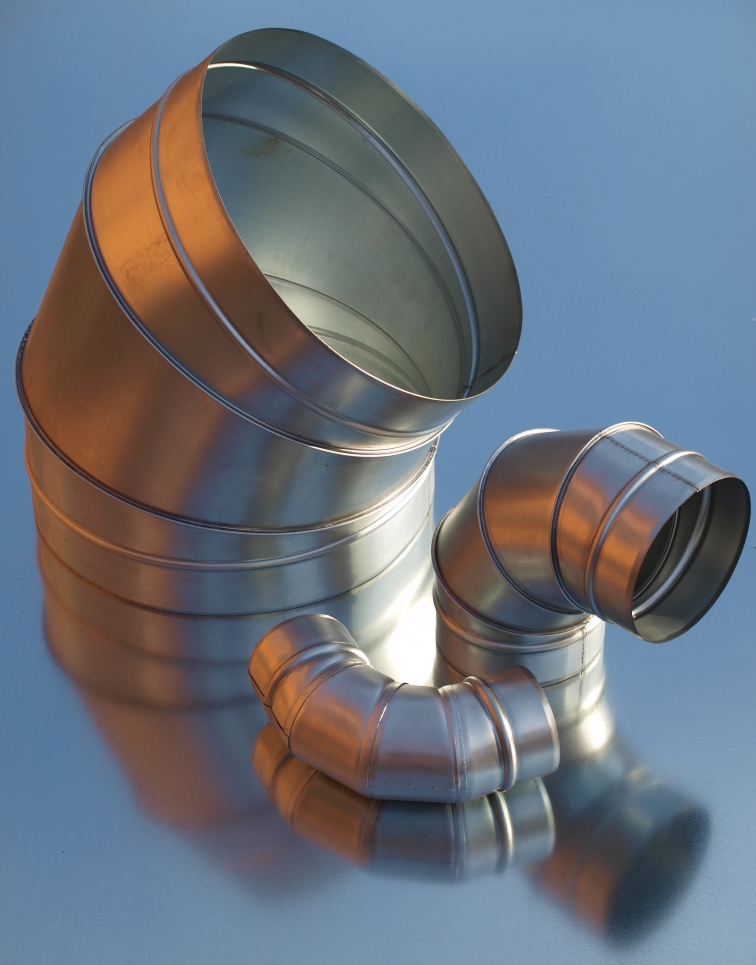

Oblouk segmentový kruhový
Popis
Oblouk segmentový kruhový se používá jako tvarový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedením, nadstandardně je možné oblouk segmentový vyrobit podle konkrétního požadavku.
Standardní provedení
- Průměr d: d ≤ 1250mm*
- Úhel Fi: Fi ≤ 90°*
- Rádius r: r = d / r = 1,5d*
- Délka L, L1: stanoveno podle vnitropodnikové normy v závislosti na d
- Příruba: bez příruby, nastavení „mínus“ (na potrubí)*
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
* Povinně zadávané parametry
