Čtyřhranné komponenty.
Čtyřhranné vzduchotechnické potrubí slouží stejně jako kruhové potrubí k dopravě vzduchu. Výhodou čtyřhranného potrubí je, že se lépe přizpůsobuje rozměrům stavby a snáze se vyrábějí tvarové kusy. Čtyřhranné potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět

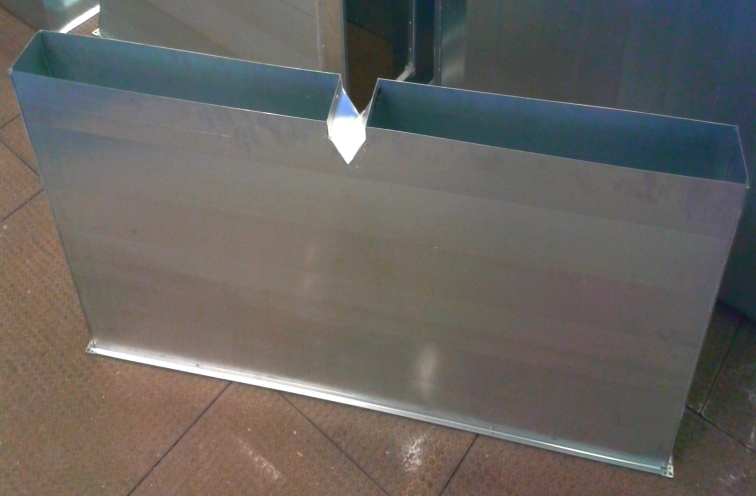

Kalhotový kus čtyřhranný
Popis
Kalhotový kus čtyřhranný se používá jako tvarový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedení, nadstandardně je možné kalhotový kus čtyřhranný vyrobit podle konkrétního požadavku.

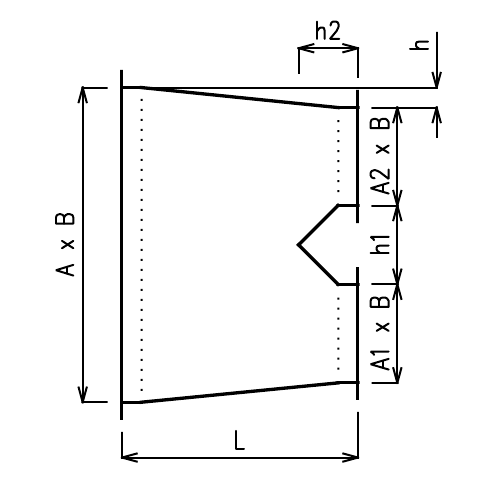

Standardní provedení
- Rozměry A x B: A, B ≤ 1600mm*
- Rozměr A1, A2: A1, A2 ≤ 700mm*
- Délka L: L ≤ 1500mm*
- Odskok h: h = (A – (A1 + h1 + A2)) / 2
- Odskok h1: h1 = 100mm, A ≥ 900mm h1 = 200mm
- Odskok h2: h = (h1 / 2) + (P20 / P30 = 30mm)
- Příruba: P20, A, B ≥ 1001mm P30
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
- Náběhové plechy: bez náběhový plechů
- Otvor: bez otvoru
- Výztuhy: A > 1300mm
* Povinně zadávané parametry
