Čtyřhranné komponenty.
Čtyřhranné vzduchotechnické potrubí slouží stejně jako kruhové potrubí k dopravě vzduchu. Výhodou čtyřhranného potrubí je, že se lépe přizpůsobuje rozměrům stavby a snáze se vyrábějí tvarové kusy. Čtyřhranné potrubí vyrábíme z tabulového nebo svitkového ocelového pozinkovaného plechu DX51D MAC s vrstvou zinku 275 g/m2 s potlačovaným květem.
←Zpět

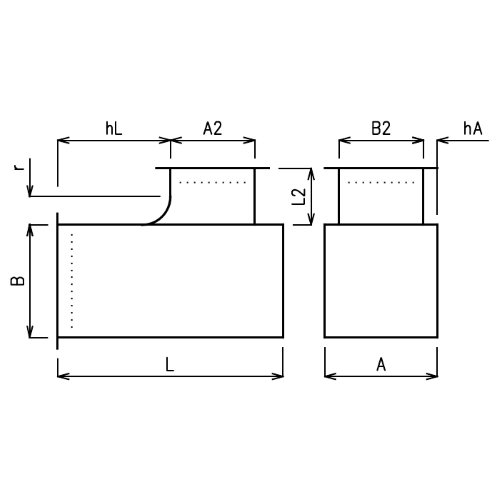

Hamburské koleno se čtyřhranným nástavcem
Popis
Hamburské koleno se čtyřhranným nástavcem se používá jako tvarový prvek vzduchotechnického rozvodu. Standardně se vyrábí v níže uvedeném provedení, nadstandardně je možné hamburské koleno se čtyřhranným nástavcem vyrobit podle konkrétního požadavku.
Standardní provedení
- Rozměry A x B: A, B ≤ 1600mm*
- Rozměry A2 x B2: A2, B2 ≤ 1000mm*
- Délka L: L ≤ 1500mm*
- Rádius r: r = 120mm; A ≥ 900mm r = 270mm
- Délka L2: L2 = r + (P20, P30 = 30mm)
- Odskok h: h = L - (r + A2 + 50mm)
- Příruba: P20, A, B ≥ 1001mm P30
- Materiál: ocelový pozinkovaný plech
- Skupina: I
- Třída těsnosti: A
- Povrchová úprava: bez povrchové úpravy
- Náběhové plechy: bez náběhový plechů
- Otvor: bez otvoru
- Výztuhy: A > 1300mm
* Povinně zadávané parametry
